Merhaba yeni modelimiz Abbas V11 topluyoruz.
Malzeme listesi hemen hemen Abbas V1 ile aynı.
Bizim sattıklarımız hariç elektronik aynı . Biz Mks-Mini kullanmaya karar verdik.
5 adet nema 17 motor , 2 adet 5x5 kaplin , 2adet gt2 kasnak 2mt kayış .
5 adet nema 17 motor , 2 adet 5x5 kaplin , 2adet gt2 kasnak 2mt kayış .
Tabla'da rulman size kalmış kafesli rulman yada yuvarlak kullanabilirsiniz.
10 Adet LM8UU + 4 Adet F608ZZ+ 4Adet Mf128ZZ + 2 adet 623ZZ
( Tablada SCE8UU x3 kullanılırsa 7 adet LM8UU yeter.)
Sadece Plastikler , Vida listesi değişti .Birde Profil ve Mil uzunlukları.
20x20 Sigma Profil 32cmx 7 adet
8mm krom mil 34cm x 2 adet
8mm krom mil 36cm x 2 adet
8mm krom mil 42cm x 2 adet
,
Abbas V11 Vidalistesi için aşağıdaki linki tıklayın.
İlk Aşama Şase'yi Monte Edelim.
7 adet 32cm 20x20 sigma profil alıyoruz.
Bütün profillere 15mm Metrik 6 Vida dişi açıyoruz . ( Doğuş kaliptan hazır açtırabilirsiniz) .
3 adet profile 10mm içerden alın civatası deliği (M6) açtırıyoruz.
2 adet profile 9cm içerden M6 delik açtırıyoruz.
Daha sonra 8adet Metrik 6 imbus 35mm civata ile profilleri birbirine montaj ediyoruz.
Abbas V1'den farklı olarak alttanda 2 civata ile üst şaseyi mote ediyoruz.
Metrik 6 Pul kullanmak işimizi kolaylaştırır.
Bu şekilde şasemizi ayağa kaldırmış oluyoruz.
Ayaklar
Adet önce M4 somunu plastiğin üstüne iyice oturtuyoruz.
Sonra M4-25 vidayı alttan yolluyoruz. İyice sıkıyoruz. Ve en son M4 Tırtıklı somun ile profile monte ediyoruz.
4 ayağın üstündeyiz. Artık sırada Y montajı var.
Tablayı kullancağımız rulmanlara göre deliyoruz. Kafesli rulman kullancam onun için Metrik 4 matkap ucu ile girdim. LM8 kullanacaksanız ona göre plastik kafes yapmanız lazım.

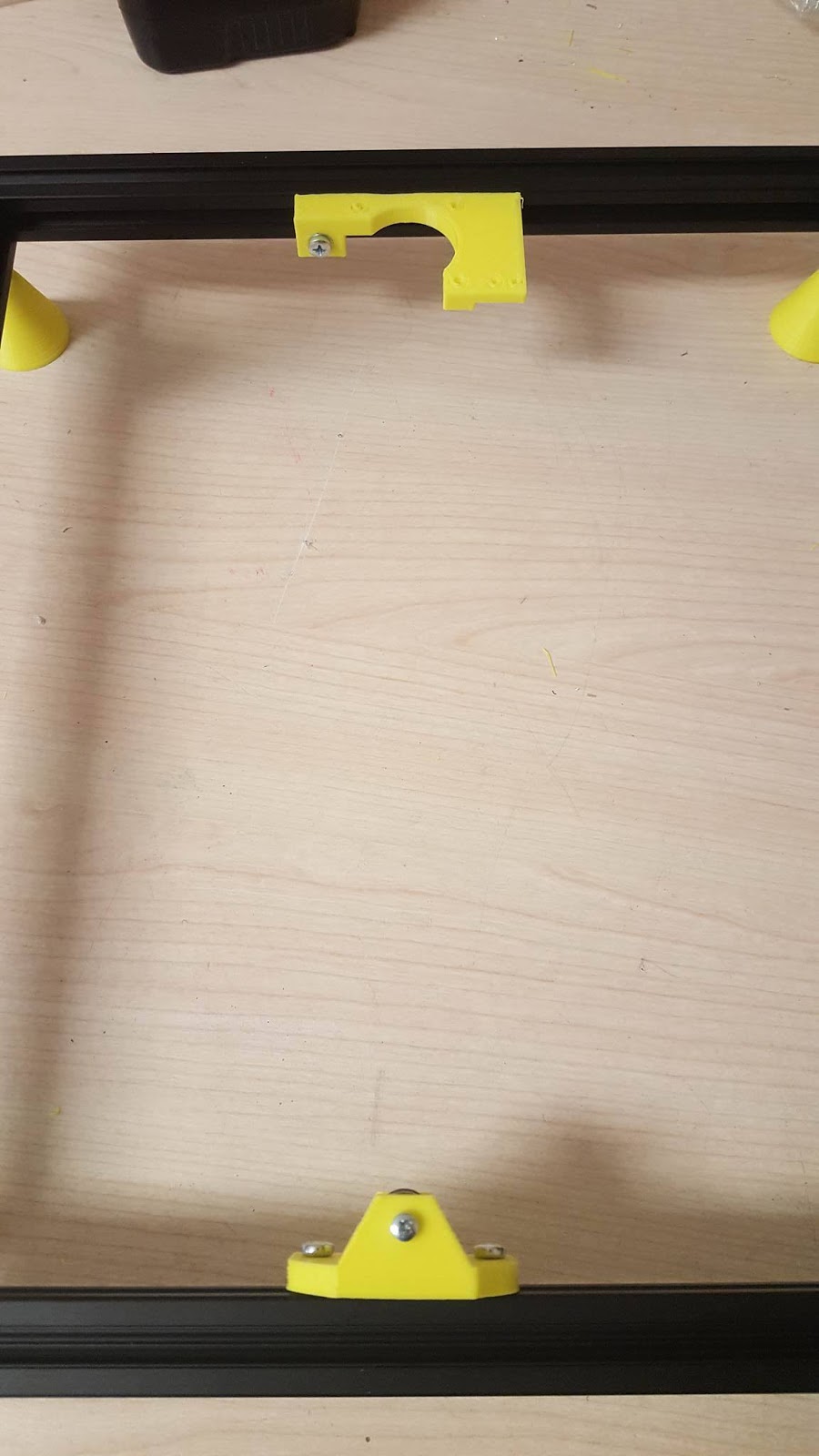

İlk önce M3-35 ile Y belt tutacağını vidalıyorum.
Daha sonra Y motor ve Y idleri monte ediyoruz. M4-12 ve M4- Tırtıklı Somun kullanıyorum.
Y mil uçlarını , Y motor ve idleri takıyoruz. İdler takımı konusunda Abbas V1 de detalı bilgi bulunur. Gene M4-12 ve M4-Tırtıklı Somun kullanıyorum.
Sol köşe En dıştan 5,5cm ölçerek mil uçlarını takıyoruz.
Motor Yönü yana verilmesi güzel olur. kablo yandan gider.
Rulmanları M4-12 ile monte ediyorum. Dikkat edelim Rulman bilyeleri dağılmasın. Tabla rahat hareket etmeli.
Y motor uzaklığı endıştan 11cm olucak.
Y belt takıyoruz. Y-belt uzunluğu kesme ayarlama payı ile 85cm.
Y idler uzaklığı en dıştan 12,5cm civarında olmalı.
Kasnak belti rahat hareket ettirecek şekilde olmalıdır. Kasnak setiskurlarını sıkmayı unutmayalım. Motoru M3-12 ile vidalıyoruz.
Artık Z motorları monte edip , yukarı çıkma zamanı geldi.
Alt ve üst parçalara Metrik 8 matkap ile girmek işinizi çok kolaylaştıracaktır.
Motoru M3-12 4 adet vida ile platik parçayı ise M4-10 Vida + Metrik 4 Tırtıklı somunlar ile sabitliyoruz.
Her iki yanı yaptıktan sonra 5x5 kaplinleri takabiliriz.
Önce sol sabit tarafı takıyoruz. M4-10 vida + M4 Tırtıklı somun ile sabitliyoruz.
Daha sonra sağ hareketli parçayı takıyoruz, sabitlemiyoruz.
Her iki yanda hazır.
Elektronik kızakta ufak bir revizyon gelicek , şimdilik ön tarafa 3 delik açıyoruz.
M4-10 3adet Vida +6 tane somun + 3adet M4 tırtıklı somun ile sabitliyoruz.
Önce Elektronik kart plastiğini M3-10 4 adet vida ile sabitliyoruz. Sonra LCD kabloları kartın altından geçecek şekilde kartımızı m3-12ile sabitliyoruz. En son M3-20 ile LCD mizi sabitliyoruz.
Filament Taşıyıcı için M6-20 vida M6 somun ve F608ZZ rulman kullanıyoruz.
Ve X ekseni ,Artık Sona Yaklaşıyoruz.
Abbas V1'den farklı olarak Abbas V11'de M5 gijon taşıyıcı somunları plastik içine aldık. Böylece somun çıkma derdimiz kalmadı.
Önce somunlarımızı oturtuyoruz.
Plastiklerimize Metrik 8 matkap ile girip mil ile kontrol ediyoruz. Milimiz çok rahat girip çıkmalı.
sonra Somun kapak plastiklerini M3-20 lik vidalar ile plastiklerimize vidalayacağız. SOMUN İÇERDE kalıcak.
Daha sonra Plastiklerimize 1adet LM8LUU veya 2 adet LM8UU takıyoruz.
Önce X motor plastiğini sonra Z endstop plastiğini takıp yukardan Metrik 8 lik 34cm lik milimizi aşağı itiyoruz. Rulmanları dağıtmamaya dikkat ediyoruz. Yukarda fazla mil ucu bırakmayıp , milimizi M3-20 lik vidalar ile Z üst plastiğine sabitliyoruz.
X idler plastiğinde önce idler hazırlıyoruz. 2 adet Mf128ZZ ve idler parçası ile hazırlanışını daha önce görmüştük. M3-25 vida ile sabitliyoruz.
Son olarak Metrik 8 42cmlik 2 adet milimizi sıra ile X idlerden içeri yolluyoruz. Üst mile 1 adet LM8LUU veya 2 adet LM8UU takıyoruz. Alt mile ise 1adet LM8UU takıyoruz. Milleri X motordaki deliklerden görünecek kadar itiyoruz.
Elimizle yukarı aşağı indirip kaldırıyoruz . Eğer iner kalkar iken sıkıntı yok ise. X idlerdeki 2 adet mil sabitleme yuvalarına M3-20 takıp sabitliyoruz.
Z endstop takıyoruz, M2-15 vida ile sabitliyoruz.
Daha sonra X motora Pulley takıyoruz. Setiskur sabitliyoruz. Ve Plastiğe M3-12 vida ile sabitliyoruz.
Ve Son olarak Extruder ( Haddeci ) Monte edilmesi
X Taşıyıcı plastiklerini rulmanların üzerine takıyoruz ve arka kapakları ile monte ediyoruz.
Üstüne Extruder taşıyıcı takıyoruz. Alt kapağı M3 -25 ile monte ediyoruz .
Extruder taşıyıcı ve üst kapağı FİBERLİ somunla monte ediyoruz.
X endstop M2-15 ile vidalıyoruz.
X belti 1 mt kesiyoruz ve yerine kablo bağları ile sabitliyoruz. Dınn sesi gelmeli , kablo bağlarını aşağı doğru veriyoruz ki , endstop plastiğe değebilsin.
Artık Extruder Plastikleri takılmaya hazır.
Extruder taşıyıcı zaten monte etmiştik.
Önce Mandala 623ZZ 2 adet rulman takıyoruz ve içten dışa M3-20 ile sabitliyoruz.
Daha sonra Soğutucu kütüğümüzü yerleştirip iyice sabitliyoruz.
Hotend soğutucu fanımızı 3adet M3-25 ile vidalıyoruz. Fan hava üfleme yönü içeri olmalı.
Fan kablomuzu 60-65cm olarak uzatıyoruz . Fanda kablo uçları önemli dikkat ediyoruz.
Motoru M3-25 ile montaj ediyoruz. Alttaki soğutucu kütük kapaklarını M3-30 ile montaj ediyoruz.
Plastiklerimiz şimdilik MK7 göre çizildi. Dişli yerini delikle aynı yaparak alyan anahtarı ile sabitliyoruz.
Motor , ve diğer kabloları beraber taşıyoruz.
Montajımız sona ermiştir.
Sırada firmware atma, kablolama gibi işer kaldı onlar sizin toplayacağınız motorlara , thermistörlere bağlı olacağı için Abbas olarak bizden bu kadar.
