Teknik Destek - Step Motor Kablosu



Burada MKS kart /Ramps Tarafında Standart 4 Pin Kablo Kullanılacaktır.



Japan Servo Marka

KH42JM/KH42KM

  Serileri için

Motor Sırası       Kart Sırası

    Kırmızı                  Siyah
Mavi                      Kırmızı
Sarı                       Mavi
Beyaz                     Yeşil

MOONS Marka

HS1402

Motor Sırası        Kart Sırası

Kırmızı             Kırmızı

Mavi                 Siyah

Sarı                 Mavi

Beyaz                Yeşil

Moons Marka

17HS3001

Motor Sırası         Kart Sırası

Kırmızı           Siyah

Sarı                  Mavi

    Gri                  Kırmızı

Yeşil                 Yeşil

Moons Marka

17HDB401

Motor Sırası        Kart Sırası

        Sarı                              Kırmızı

     Kırmızı                         Siyah

    Turuncu                     Mavi

  Mavi                           Yeşil

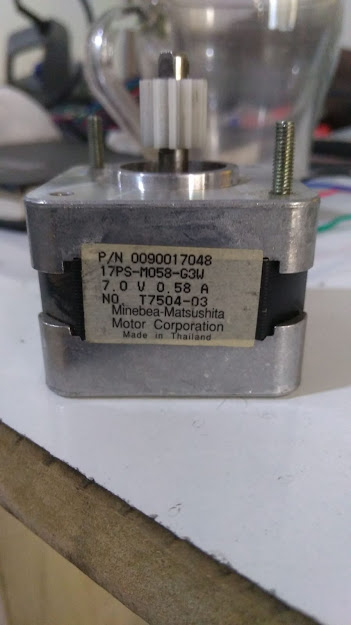

Minebea Marka

17PS-M058 (3,6")

Motor Sırası        Kart Sırası

Turuncu             Kırmızı

Mavi             Siyah

Kırmızı            Mavi

Sarı                Yeşil

17HS4401

Motor Sırası        Kart Sırası

Kırmızı             Siyah

Siyah                 Mavi

Mavi                Kırmızı

Yeşil                  Yeşil
